九九99视频在线观看视频观看-九九爱精品视频-九九操视频-九九成人-免费成人黄色大片-免费成人黄色

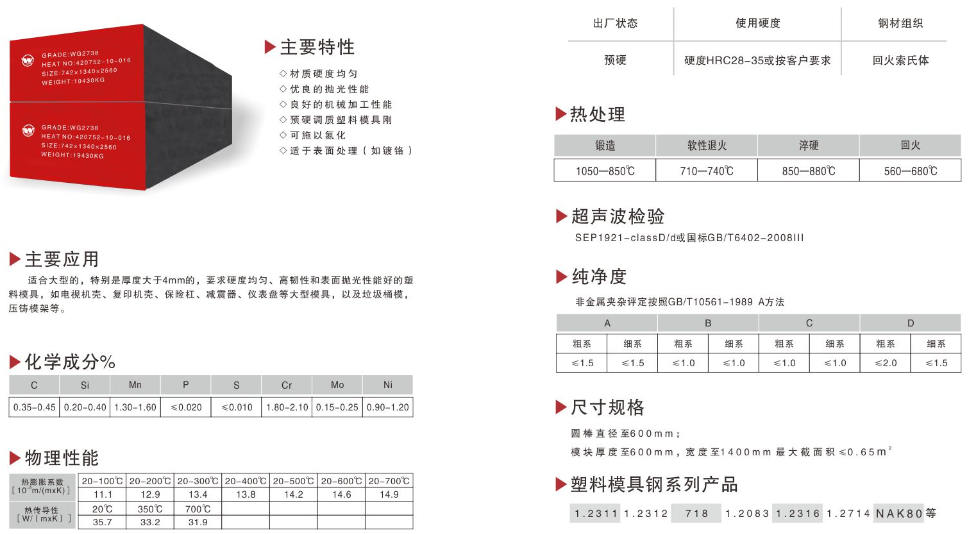

1.2738模具鋼是按照德國DIN標(biāo)準(zhǔn)生產(chǎn)的模具鋼材料，在相似牌號(hào)的鋼材中具有相對(duì)優(yōu)越的機(jī)械性能，良好的可加工性，主要用于熱作模具的加工生產(chǎn)，其中塑料模具的應(yīng)用最為普遍。

該鋼材特殊的預(yù)硬處理使其在出廠的時(shí)候已經(jīng)具有較好的硬度，可以減少正常模具的加工生產(chǎn)中的熱處理環(huán)節(jié)，提高經(jīng)濟(jì)效益。

1.2738模具鋼，是預(yù)硬塑膠模具鋼。

該鋼采用先進(jìn)的模具鋼精煉技術(shù), 為真空熔煉的 Cr-Ni-Mo合金鋼。

主要性能

1.2738模具鋼，具有優(yōu)良的拋光性及光蝕刻花性能； 優(yōu)良的可加工性； 耐磨性能良好； 大型模具硬度均勻, 組織致密；無淬裂及熱處理變形風(fēng)險(xiǎn), 無需熱處理， 縮短模具制作周期；良好的表面氮化性能； 可以進(jìn)行表面火焰硬化處理，以增進(jìn)模具表面硬度及耐磨性。

模具在淬火前， 必須進(jìn)行充分軟化退火。淬火后應(yīng)及時(shí)回火，緩慢加熱。

電加工后階段的精放電加工, 應(yīng)以小電流、高頻率進(jìn)行, 以免損傷模具。放電后模具表面應(yīng)研磨去除“電火花白層”,在500℃再進(jìn)行一次回火, 以去除應(yīng)力。

對(duì)回火后的模具進(jìn)行磨削加工時(shí)， 為了防止產(chǎn)生磨削裂紋和表面軟化， 應(yīng)該注意充分冷卻，磨削壓力適當(dāng)，加工工藝合理。

1.2738預(yù)硬鋼材，具有良好的拋光性能， 通常采用氧化鋁或石膏拋光。首先是粗拋，然后用越來越細(xì)的磨料拋光， 每換一次磨料拋光方向要改變， 最終一道拋光時(shí)間不宜太長， 否則會(huì)影響模具表面的粗糙度。

氮化可增加模具表面硬度，提高耐磨性及耐蝕性。該鋼雖然已經(jīng)過預(yù)硬化處理, 但仍可以通過熱處理再提高硬度。

參考牌號(hào)

中國 GB 標(biāo)準(zhǔn)牌號(hào)：3cr2NiMo

德國 DIN 標(biāo)準(zhǔn)牌號(hào)：1.2738

美國 AISI 標(biāo)準(zhǔn)牌號(hào)：P20 +Ni

日本JIS 標(biāo)準(zhǔn)牌號(hào)：PDS5S

瑞典 UDDEHOLM 標(biāo)準(zhǔn)牌號(hào)：IMPAX HI HARD

瑞典一勝百(ASSAB) 標(biāo)準(zhǔn)牌號(hào)718 (HH)

實(shí)際應(yīng)用

1、皮紋、梨皮紋、仿石紋蝕刻類模具。

2、透明塑膠如文具盒、日用品容器類高光澤度要求模具。

3、特別適合硬膠（PS）和不碎膠（ABS）制件。

4、汽車保險(xiǎn)杠、內(nèi)飾件、冰箱、空調(diào)等產(chǎn)量要求較高的大型模具。
