聯(lián)系我們
網(wǎng)站地圖寶武鋼鐵中高端特鋼制造和服務(wù)商
模具鋼、彈簧扁鋼、大型鑄鋼產(chǎn)品定制
服務(wù)熱線：400-8080-969
您好，歡迎訪問武鋼集團襄陽重型裝備材料有限公司官方網(wǎng)站！
您好，歡迎訪問武鋼集團襄陽重型裝備材料有限公司官方網(wǎng)站！
400-8080-969
客服service
武鋼襄陽重材微信公眾號
一、攻關(guān)前的產(chǎn)品狀況
SKT4（1.2714）產(chǎn)品在武鋼襄陽重材公司模具鋼產(chǎn)品中，占有一定的比例，目前每月定貨量在200噸左右，均為調(diào)質(zhì)材，客戶直接開模使用，主要用于熱鍛模。
隨著客戶的要求不斷提高，心部硬度要求38HRC以上，表面硬度要求38-42HRC，且表面任意兩點硬度差不大于2HRC，我公司在350mm厚以上的板材，心部硬度基本在36-39HRC，表面硬度水口硬度較低，冒口硬度較高情況，任意兩點的硬度差約3HRC，不能完全滿足市場的需要。
為解決上述問題，我公司開展了SKT4（1.2714）模具鋼硬度攻關(guān)，通過調(diào)整工藝和成分，解決該產(chǎn)品的硬度均勻性問題。

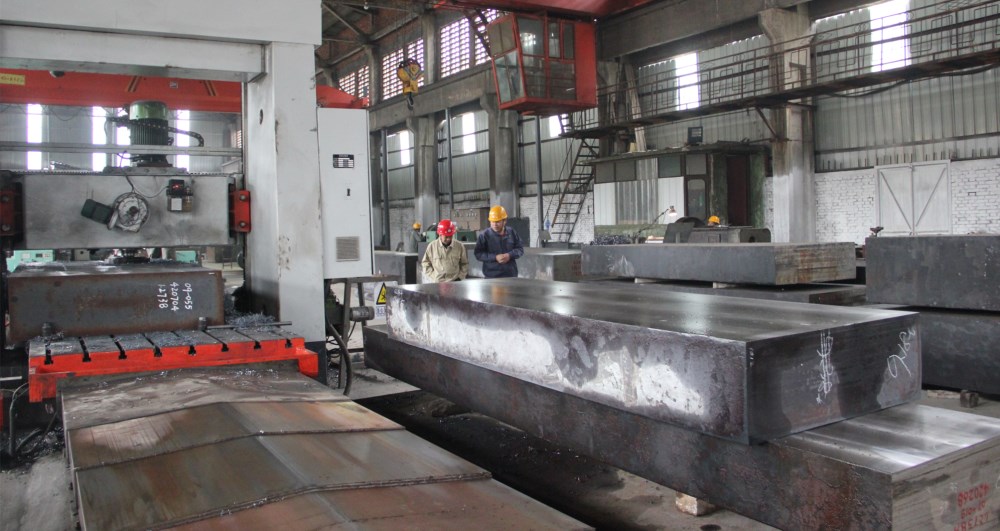

上圖：襄陽重材公司生產(chǎn)的模具鋼鍛壓模塊
二、 采取的主要措施
要解決以上問題，首要任務(wù)是提高鋼的淬透性，使心部硬度達到39HRC以上，回火才能采取完全回火工藝；其次是提高爐溫均勻性，避免加熱不均；加強水循環(huán)，避免工件與工件淬火水溫偏差的冷卻不均。
1、加入適量的B微合金化對化學(xué)成份進行調(diào)整，提高鋼的淬透性，經(jīng)過計算，其淬透性可以提高5倍。
2、對煉鋼成份進行進一步優(yōu)化，縮小化學(xué)成分區(qū)間。
上圖：外國客商在襄陽重材公司模具鋼生產(chǎn)現(xiàn)場察看產(chǎn)品情況
三、試驗結(jié)果及結(jié)論
1、表面黑皮硬度檢測
第一批黑皮硬度表
工藝號 | 023 | 024 | 025 | 026 | 027 | 028 | 029 | 030 | 031 | 032 |
硬度1 | 42-44-43.5 | 42.5-43.2-42.3 | 43.5-43-42.5 | 44.5-43-43 | 43.2-42-43.3 | 42-43- 43 | 43.5-42-43 | 42.3-42.3-41.5 | 43.2-43-43.2 | 43.3-43-42.5 |
硬度2 | 43.2-43.3-43.3 | 43.3-43.5-42.3 | 43.3-42.7-42.5 | 44.4-43-43.5 | 43.4-42.2-42.4 | 41.4-42.5-42.2 | 43.8-42-42 | 42.5-42.5-41.7 | 43.2-43.1-43.1 | 43.4-43-42.4 |
第二批黑皮硬度表
工藝號 | 050 | 051 | 052 | 053 | 054 | 055 | 056 | 057 | 058 | 059 |
硬度2 | 43.4-42.3-42.5 | 43.4-42.3-42.5 | 43.9-42.6-43.2 | 43.8-43-43.8 | 43.8-43-42.5 | 43.3-42.7-43.5 | 43.9-43.5-43 | 43.5-44.2-42.5 | 42.5-42.5-42.6 | 43.4-43-42.4 |
2、結(jié)論
從表面硬度均勻性來看，硬度差在1.5HRC以內(nèi)，超過了攻關(guān)時提出的最高目標，達到了非常好的效果。主要的措施還是圍繞著：加熱均勻、保溫均勻、冷卻均勻及回火工藝四個方面進行了優(yōu)化。
1.2344熱作模具鋼
渣罐
單面雙槽/雙面平板彈簧扁鋼
